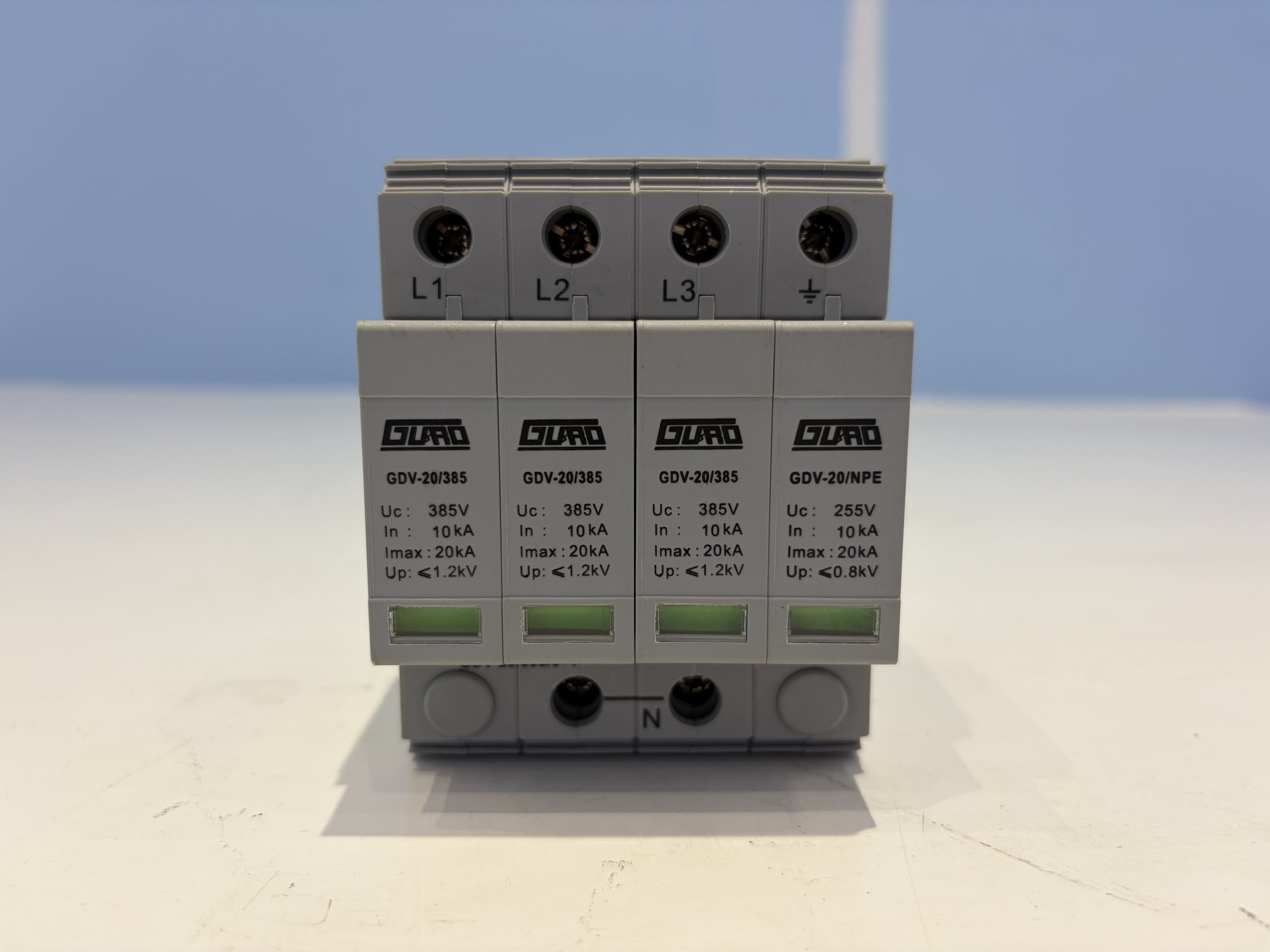

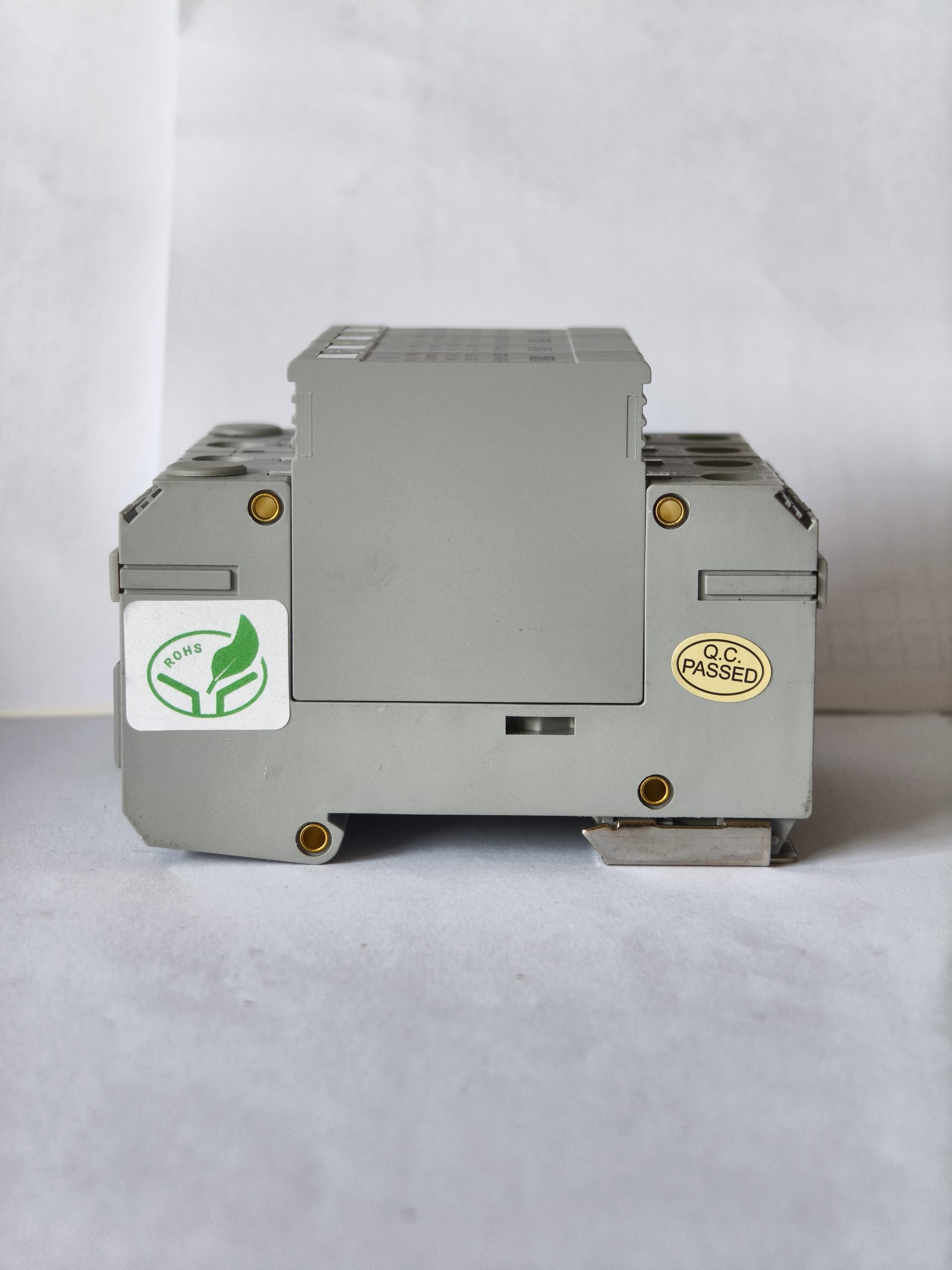

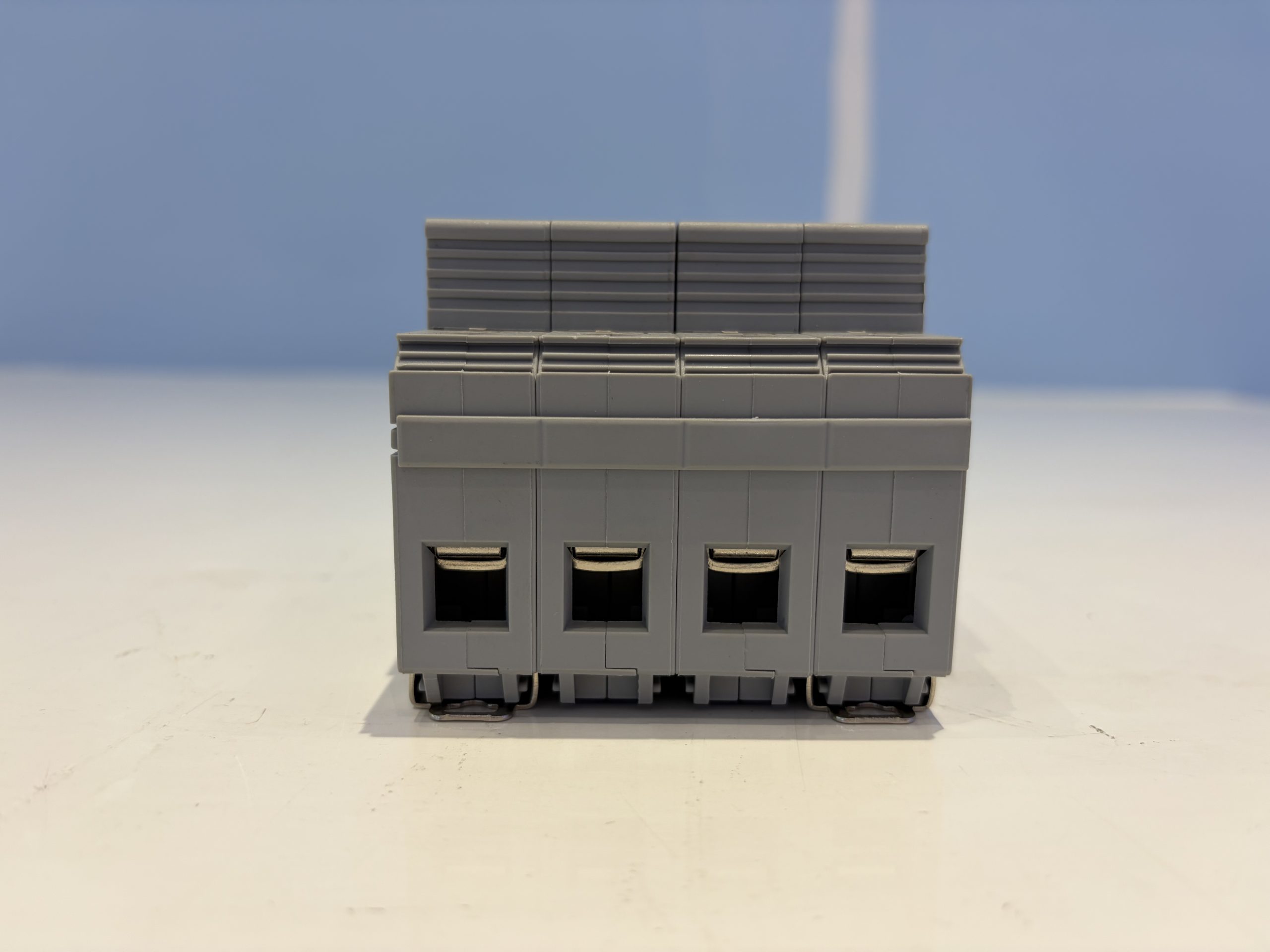

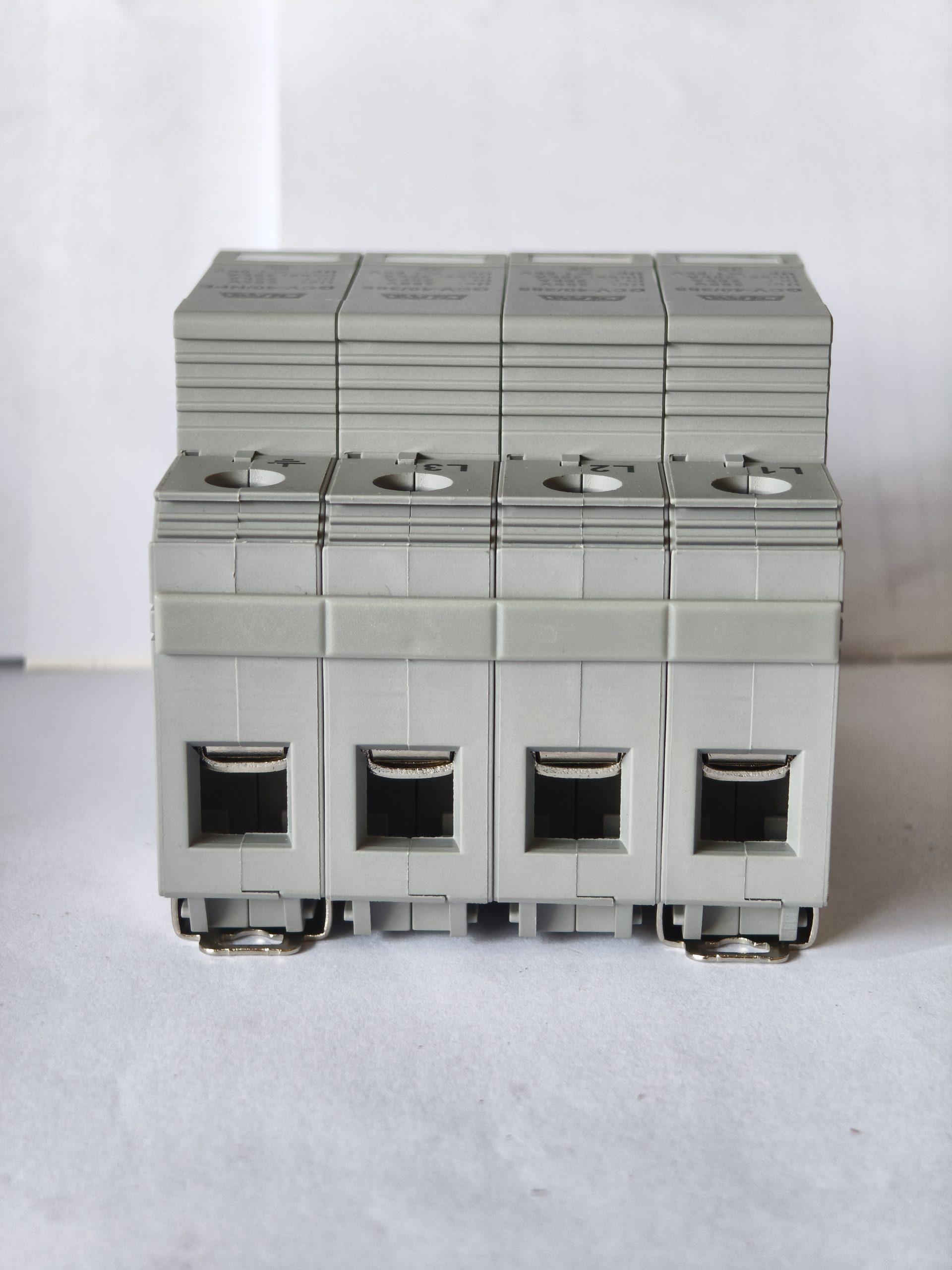

GDV-20-385-3+1-FM AC Power Surge Protective Device, Class II, 3+1 Configuration

Description

GDV-20-385-3+1-FM 是一款 II 类浪涌保护器 (SPD)，设计用于三相交流电源的雷电过电压保护。它采用 3+1 极配置，具有独立的 LN 和 N-PE 保护路径，标称放电电流 In 为 10kA，最大放电电流 Imax 为 20kA。

产品概述

GDV-20-385-3+1-FM 是一款交流电浪涌保护器，用于三相交流电源系统的 II 类雷击过电压保护。其额定工作电压 Un 为 220V~，LN 路径的最大连续交流工作电压 Uc 为 385V~，N-PE 路径的最大连续交流工作电压 Uc 为 255V~。

该器件在输入端采用 8/20µs 波形测量，LN 路径的电压保护等级≤1.5kV，N-PE 路径的电压保护等级≤1.0kV。LN 路径的响应时间为 25ns，N-PE 路径的响应时间为 100ns。LN 和 N-PE 路径均提供状态指示。

主要特点

• 用于三相交流电源系统的 II 类浪涌保护器
• 3+1 极配置，带 LN 和 N-PE 保护路径
• 标称放电电流 In：10kA
• 最大放电电流 Imax：20kA
• LN电压保护等级Up：≤1.5kV（输入@8/20µs）
• N-PE电压保护等级Up：≤1.0kV（输入@8/20µs）
• LN响应时间tA：25ns；N-PE响应时间tA：100ns
• 状态指示：绿色表示正常，红色表示故障（LN 和 N-PE）

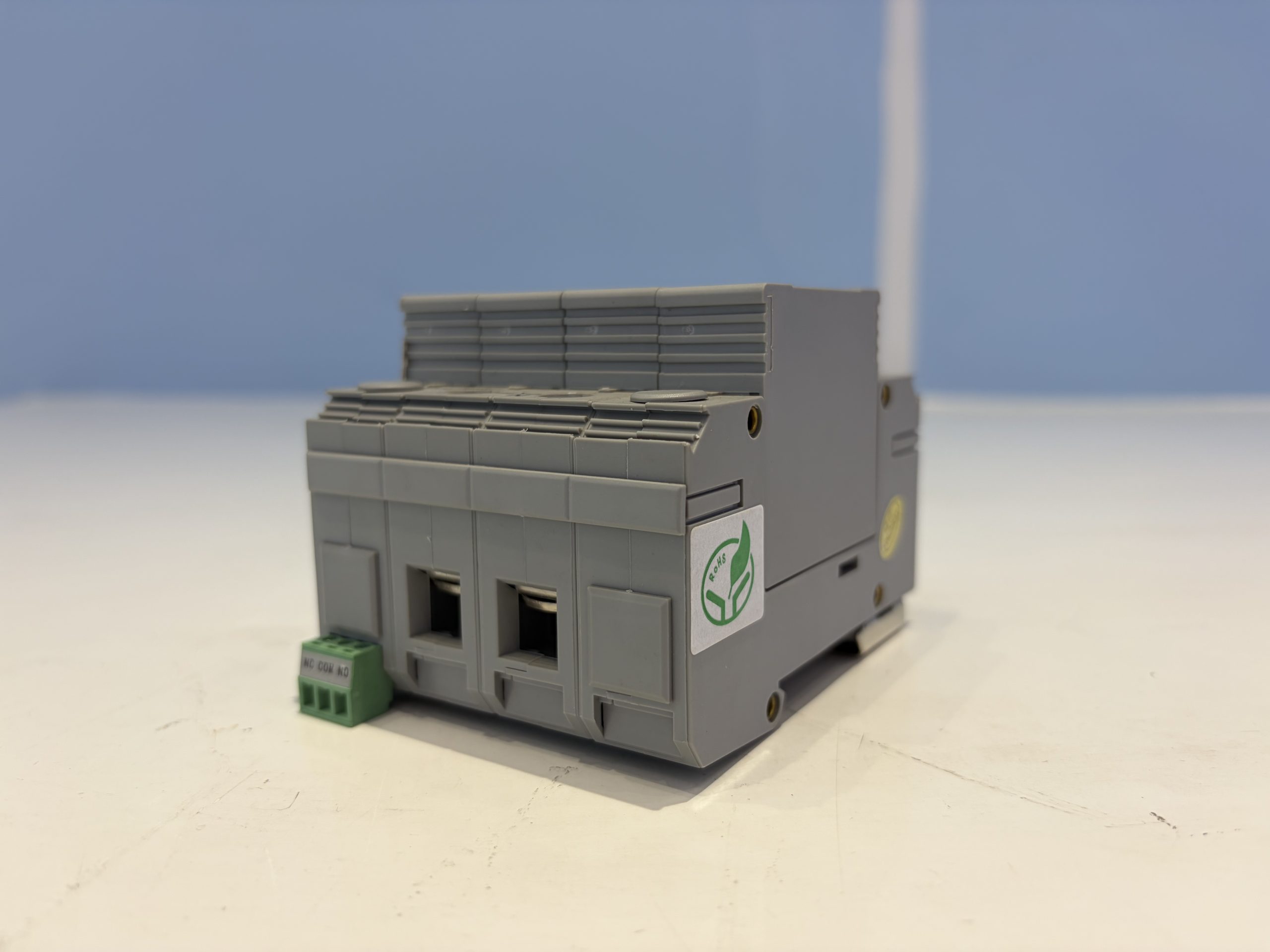

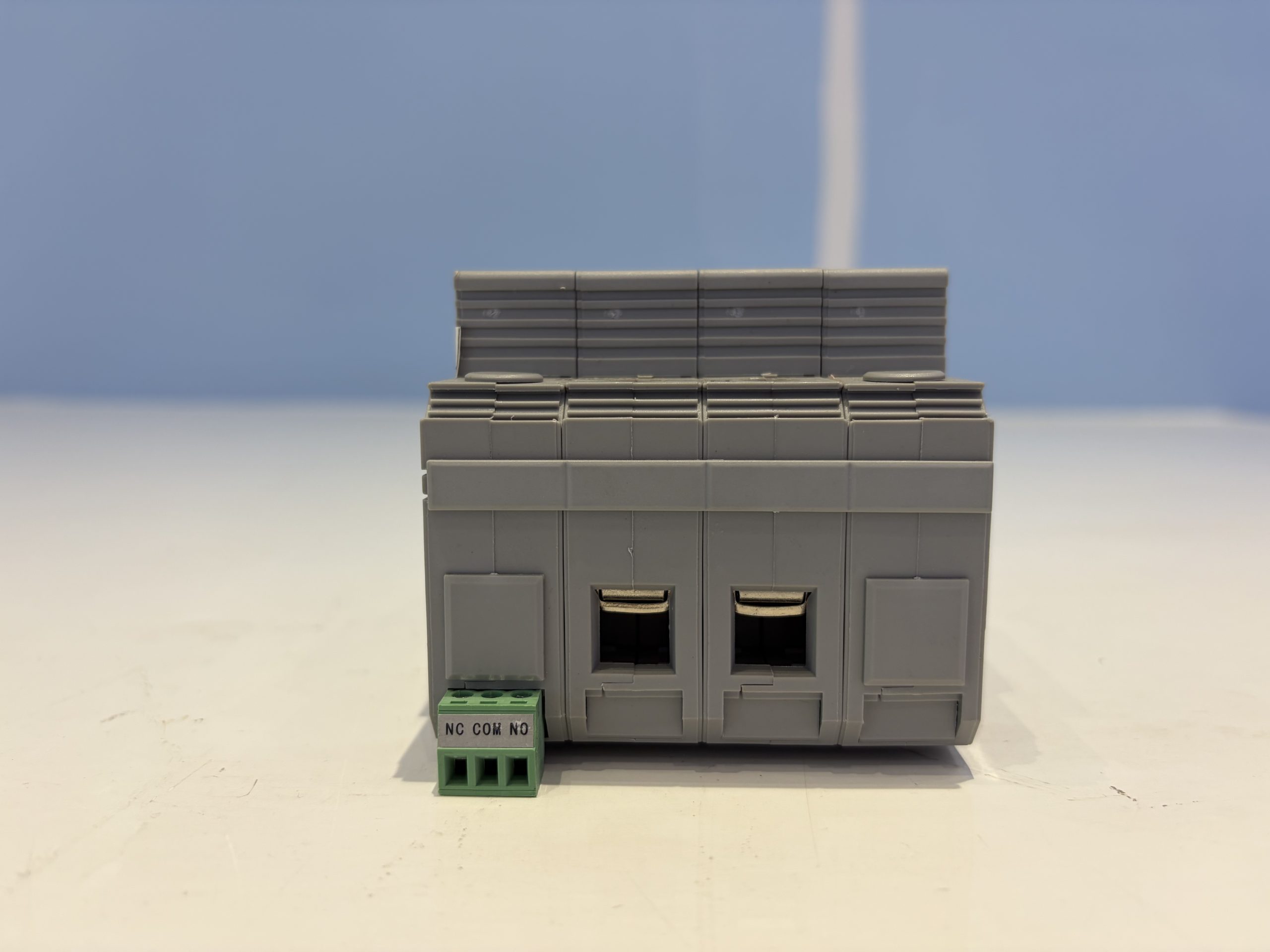

• 用于状态监控的远程信号切换触点

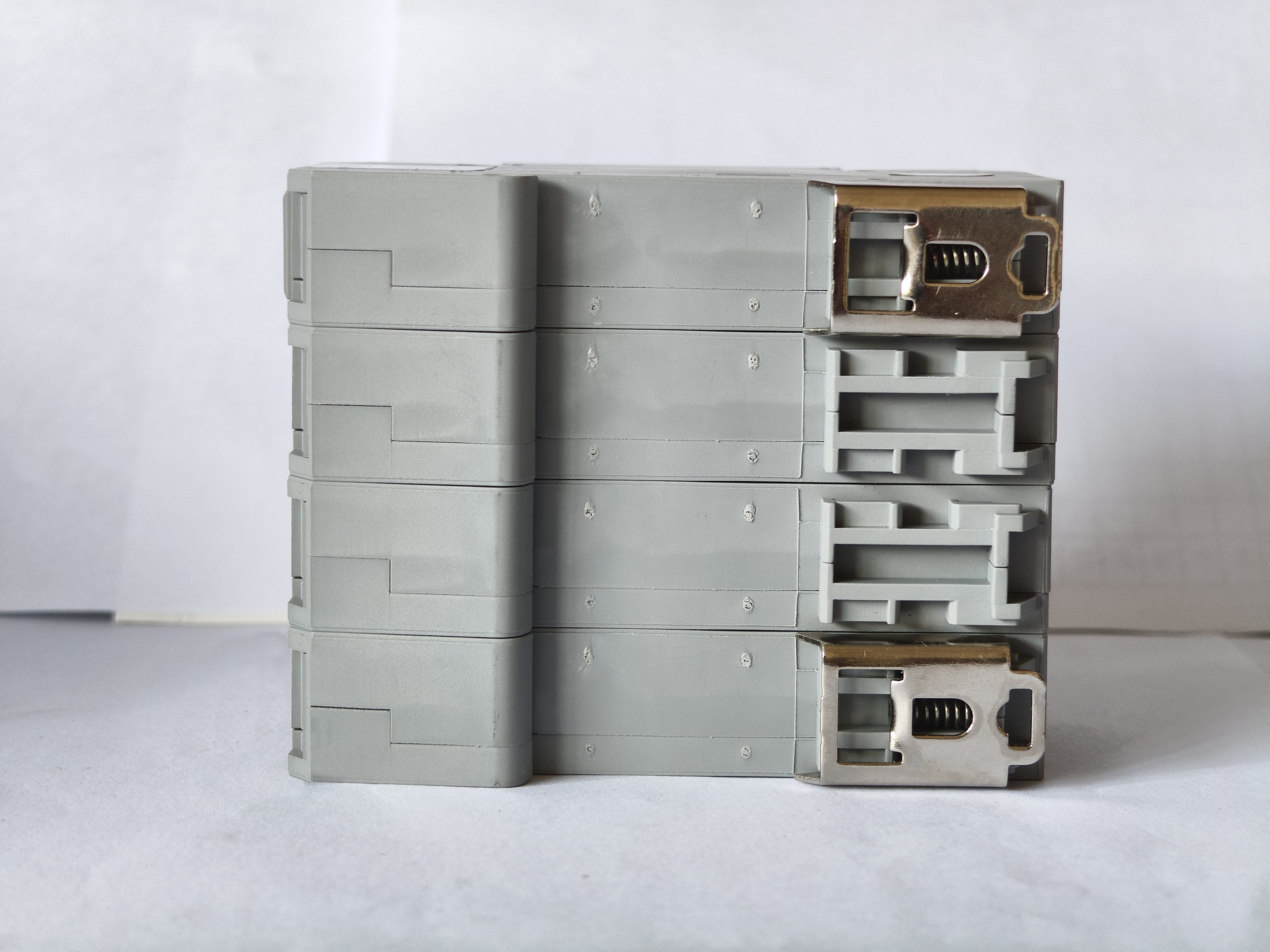

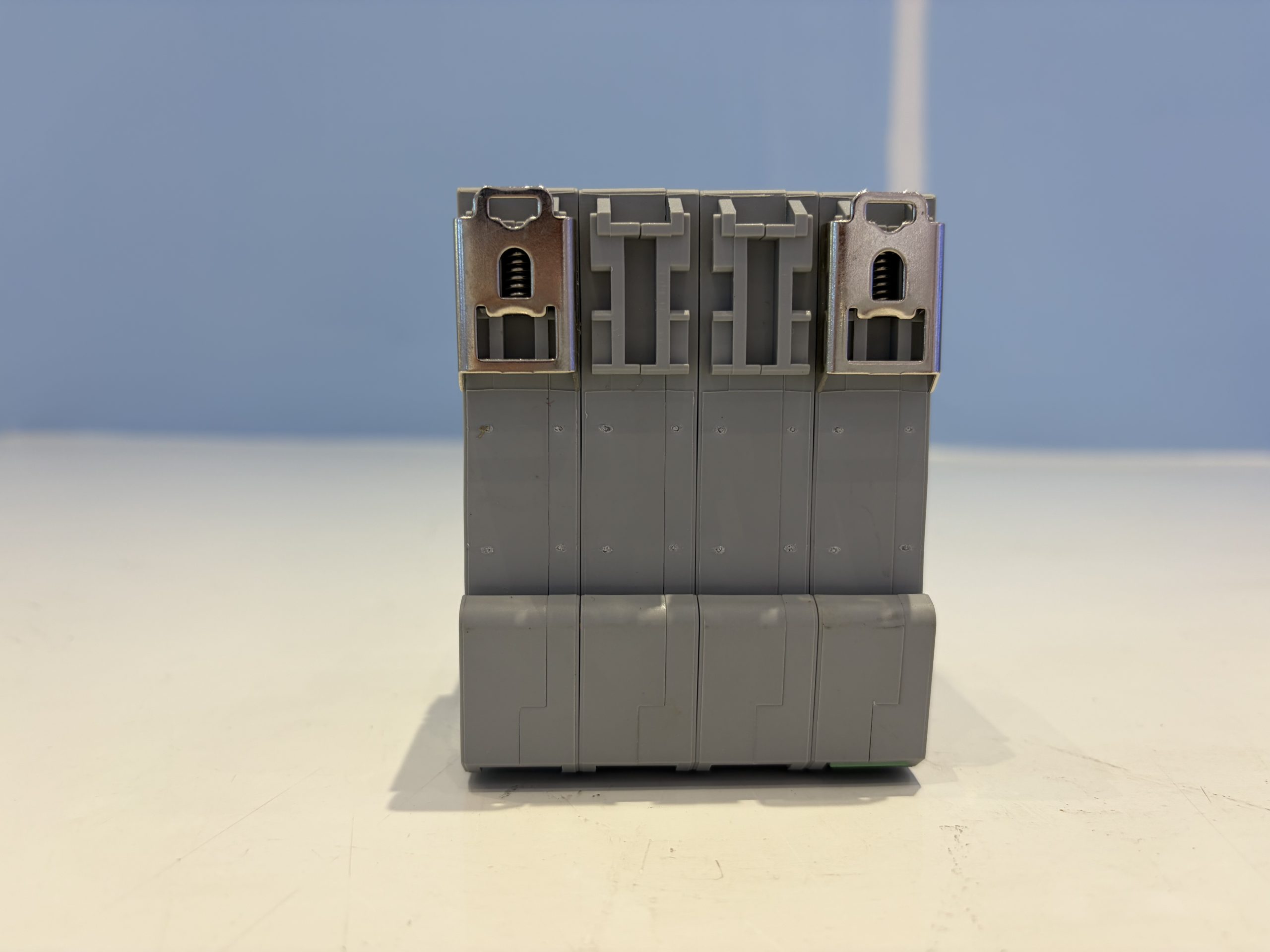

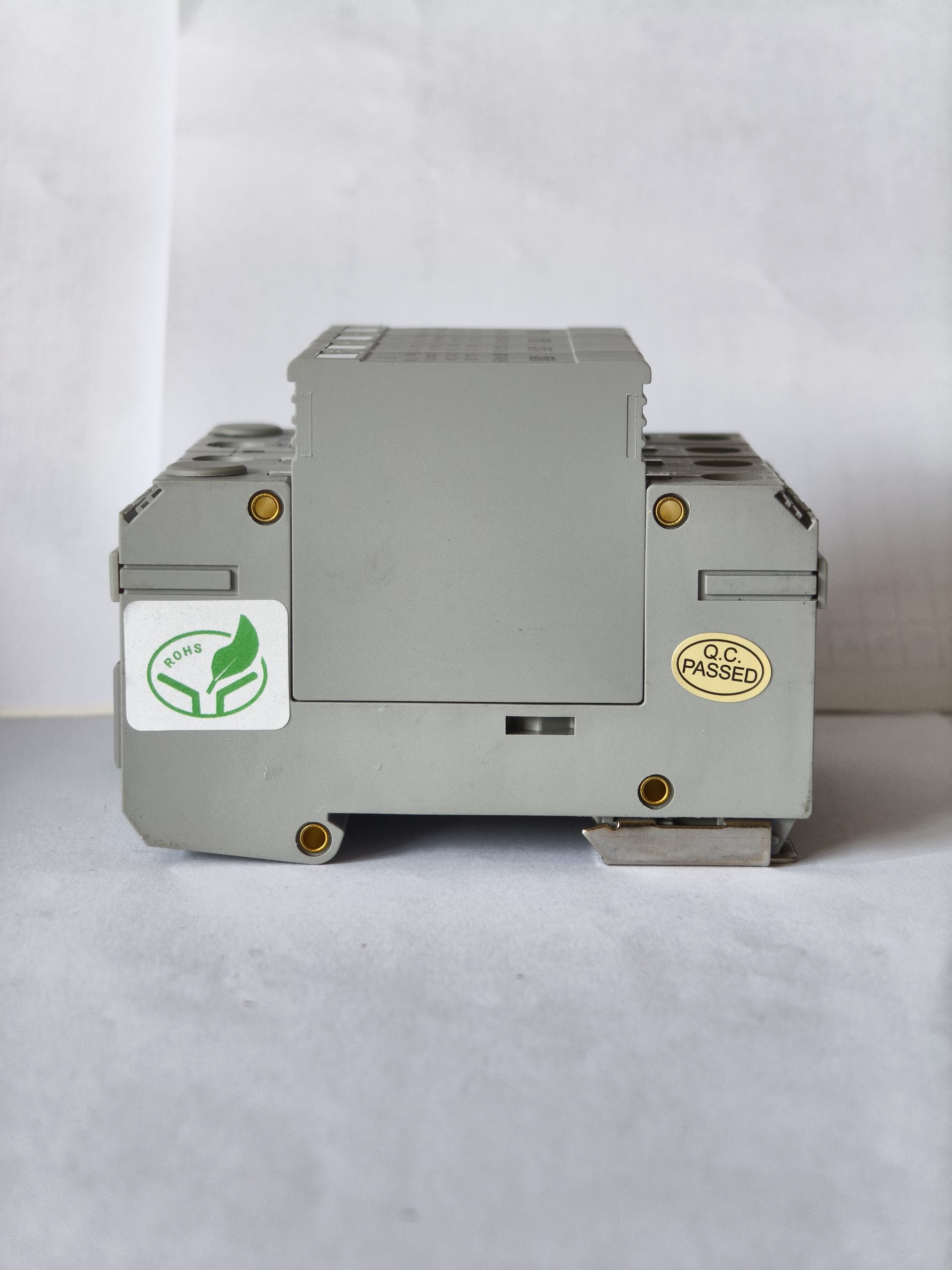

• 35mm DIN导轨安装

技术规格

范围	价值
模型	GDV-20/385/3+1 FM
SPD分类	二
标称工作电压	220V~
LN 最大连续交流工作电压 Uc	385V~
N-PE 最大连续交流工作电压 Uc	255V~
标称放电电流	10千安
最大放电电流 Imax	20千安
LN电压保护等级提升（输入@8/20µs）	≤1.5kV
N-PE电压保护等级向上（输入@8/20µs）	≤1.0kV
LN 反应时间 tA	25纳秒
N-PE响应时间tA	100纳秒
LN、N-PE 状态指示	绿色：正常 / 红色：失败
安装方法	35mm DIN导轨
导体连接容量	≤25mm²
最大扭矩	3.2牛米~3.7牛米
房屋材料	PC+ABS
外壳材料阻燃等级	UL94-V0
远程信号接触类型	换线
远程信号触点交流额定值	250V/0.5A
远程信号触点直流额定值	125V/0.2A
住房保护评级	IP20
温度（湿度）范围	-40℃至+80℃，相对湿度≤95%
高度	≤3000米
主体尺寸	90mm×65.3mm×72mm（公差±1mm）

应用程序

GDV-20-385-3+1-FM 用于三相交流电源的 II 类雷电过电压保护。它适用于需要在 LN 和 N-PE 路径上提供浪涌保护的交流配电系统。

安装和使用

该设备可采用接线图所示的常规并联方式连接。为获得更佳的保护性能，线路应尽可能短，总长度控制在0.5米以内。

连接导线应采用6mm²或更大的多芯铜导线。设备前端应串联一个合适的断路器或熔断器；断路器应采用C型脱扣特性。

安装过程中必须断电。严禁带电操作，连接导线必须符合相关要求。

设备正常运行时，状态指示灯应为绿色。该设备无需特殊维护；只需定期检查以确认模块未松动且状态指示正常即可。

如果出现以下任一情况，则可判定该设备发生故障，应立即更换：状态指示变为红色，或者报警干接点变为开路状态。

常见问题解答

状态指示器是什么意思？

绿色表示设备运行正常，红色表示设备故障。状态指示同时适用于LN和N-PE路径。

设备是如何安装的？

该设备安装在 35 毫米 DIN 导轨上。

推荐使用多大规格的导线？

连接导线应为6mm²或更大的多芯铜导线。设备的导线连接容量≤25mm²。

如何判断设备是否发生故障？

如果状态指示灯变为红色或报警干接点变为开路状态，则表示设备发生故障。无论哪种情况，请立即更换设备。
