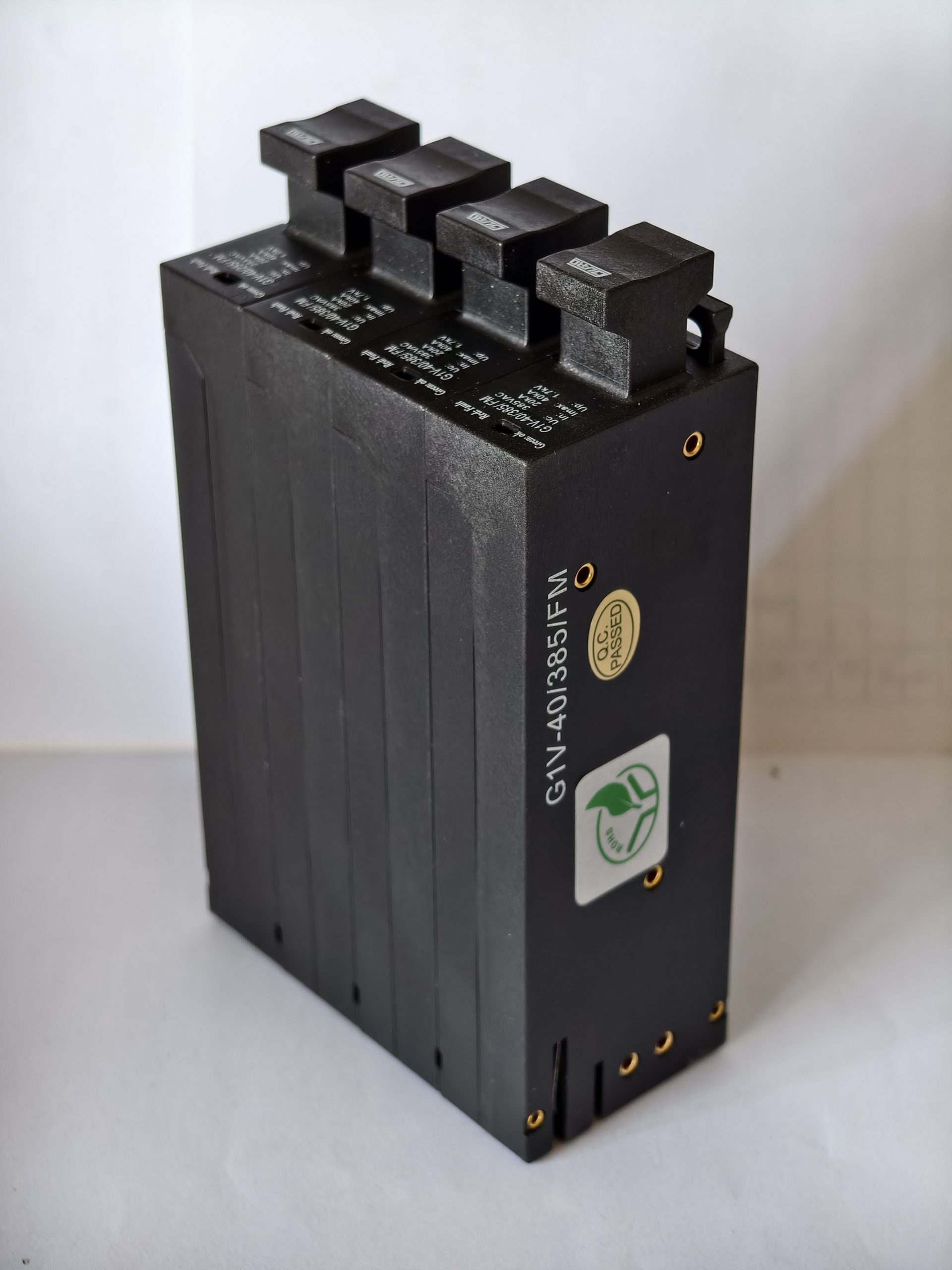

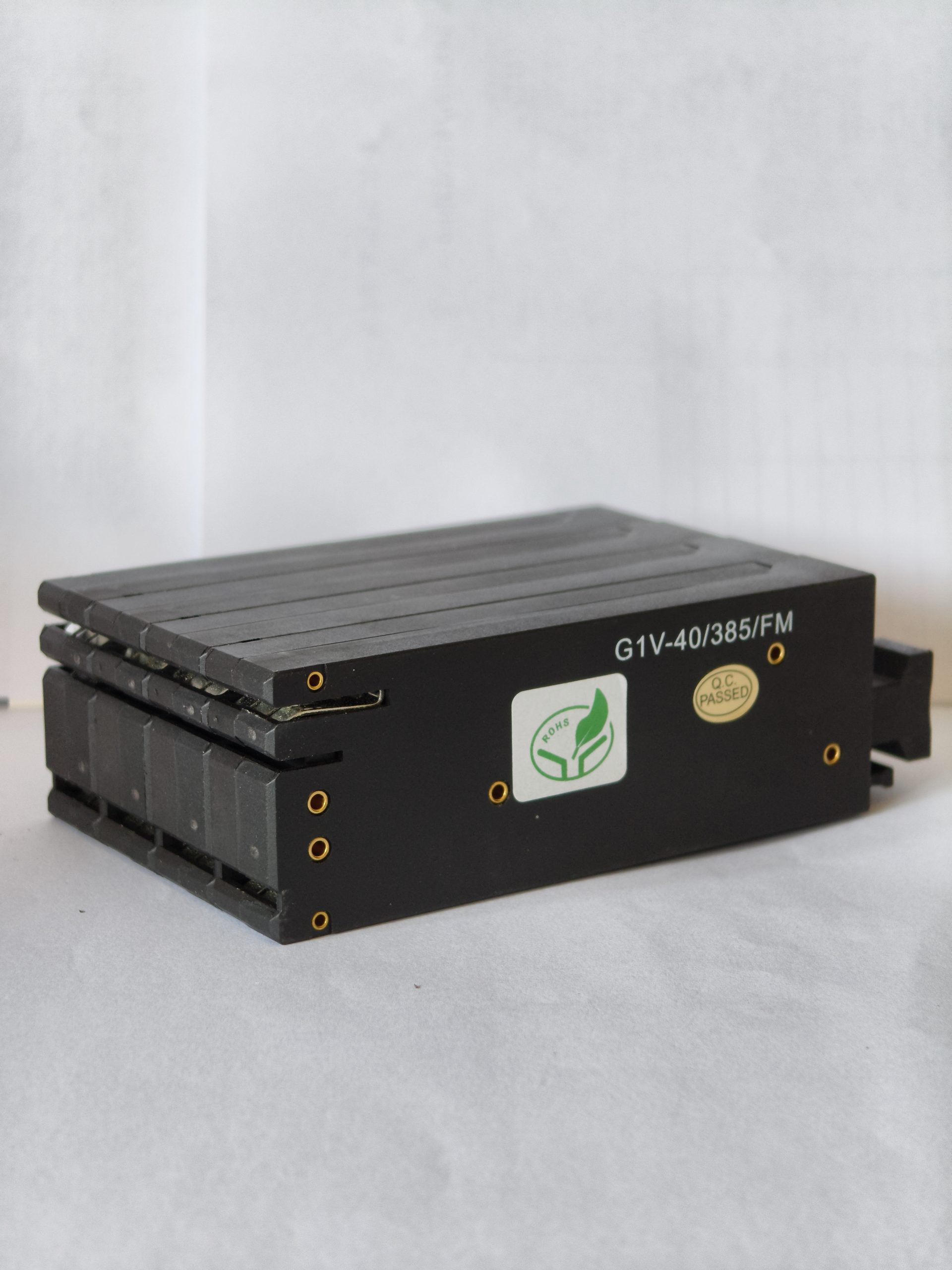

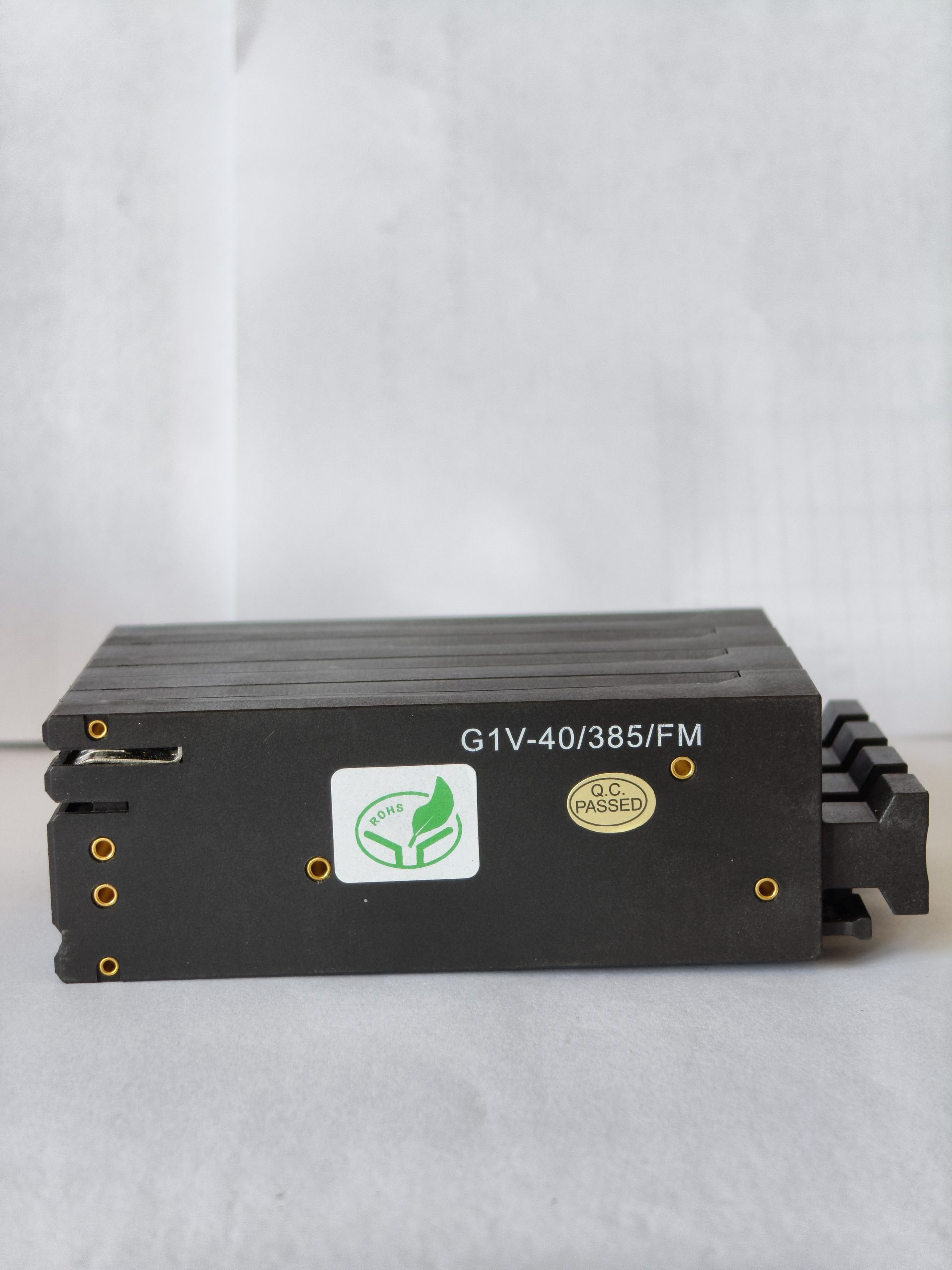

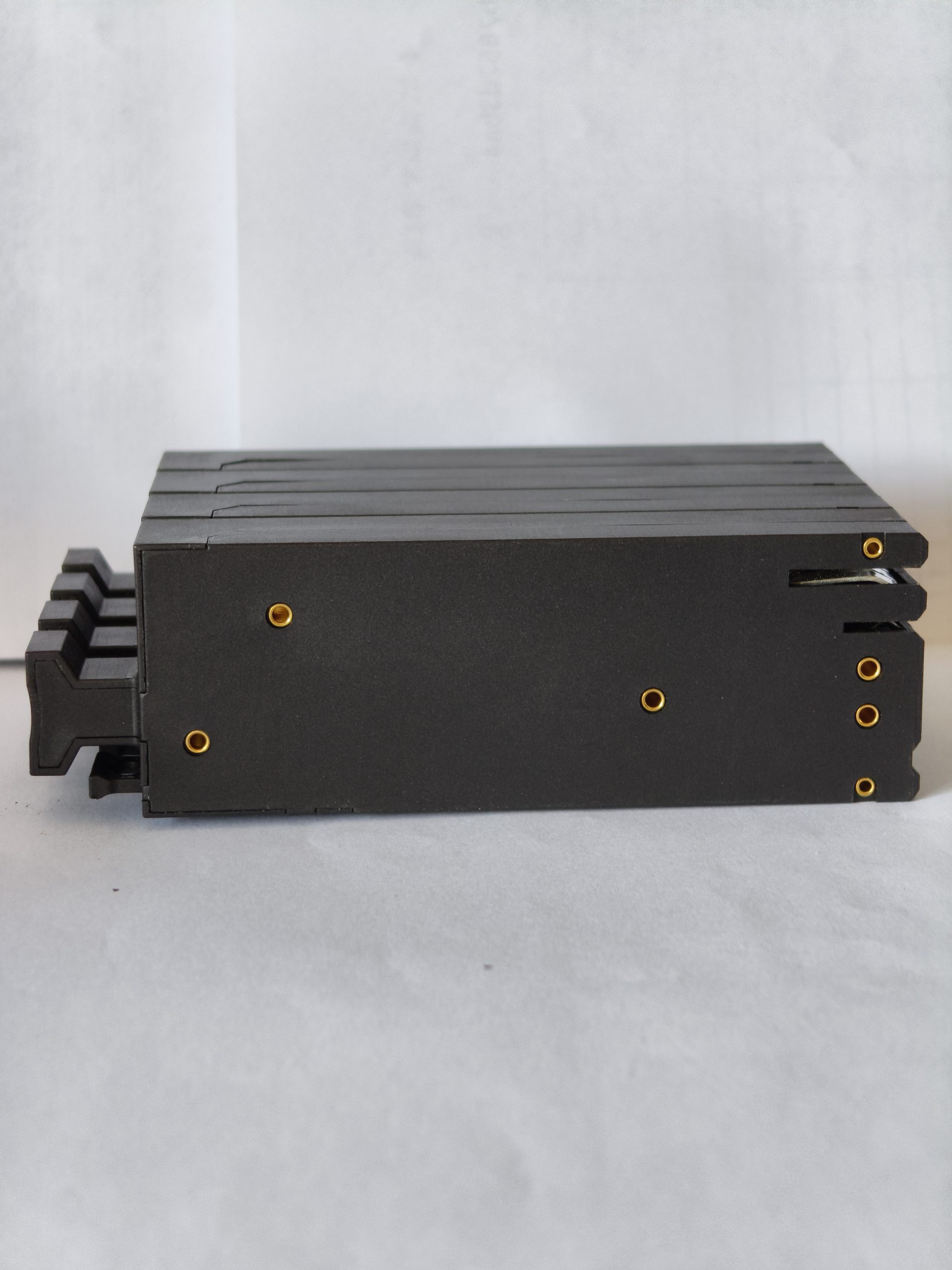

G1V-40-385-FM Three-Phase AC Power Surge Protective Device, Class II, 40kA Imax, Hot-Swappable

Description

G1V-40-385-FM 是一款 II 类浪涌保护器 (SPD)，专为三相交流电源的雷电过电压保护而设计。它结合了用于雷电过电压保护的金属氧化物压敏电阻路径和用于雷电过电压保护的放电管路径，并以热插拔插件模块的形式安装，带有跳闸状态指示器和远程信号触点。

产品概述

G1V-40-385-FM 是一款三相交流电浪涌保护器，用于 II 类雷电过电压保护。其标称工作电压为 230V/400V~。LN 端最大连续工作电压 Uc 为 385V~，N-PE 端最大连续工作电压 Uc 为 255V~。

该浪涌保护器 (SPD) 的核心部件包括一个用于液氮 (LN) 路径的压敏电阻元件 (G1V-40/385/FM) 和一个用于氮-压电 (N-PE) 路径的放电管元件 (G1V-40/255/FM)。该模块支持热插拔，并提供可视跳闸状态指示以及一个常闭-公共 (NC-COM) 远程信号触点。

主要特点

• 用于三相交流电源过压保护的 II 类浪涌保护器
• 额定放电电流 In：20kA；最大放电电流 Imax：40kA
• LN电压保护等级Up≤1.7kV，N-PE电压保护等级Up≤1.0kV（In(8/20µs)）
• 快速响应：LN tA 25ns； N-PE tA 100ns

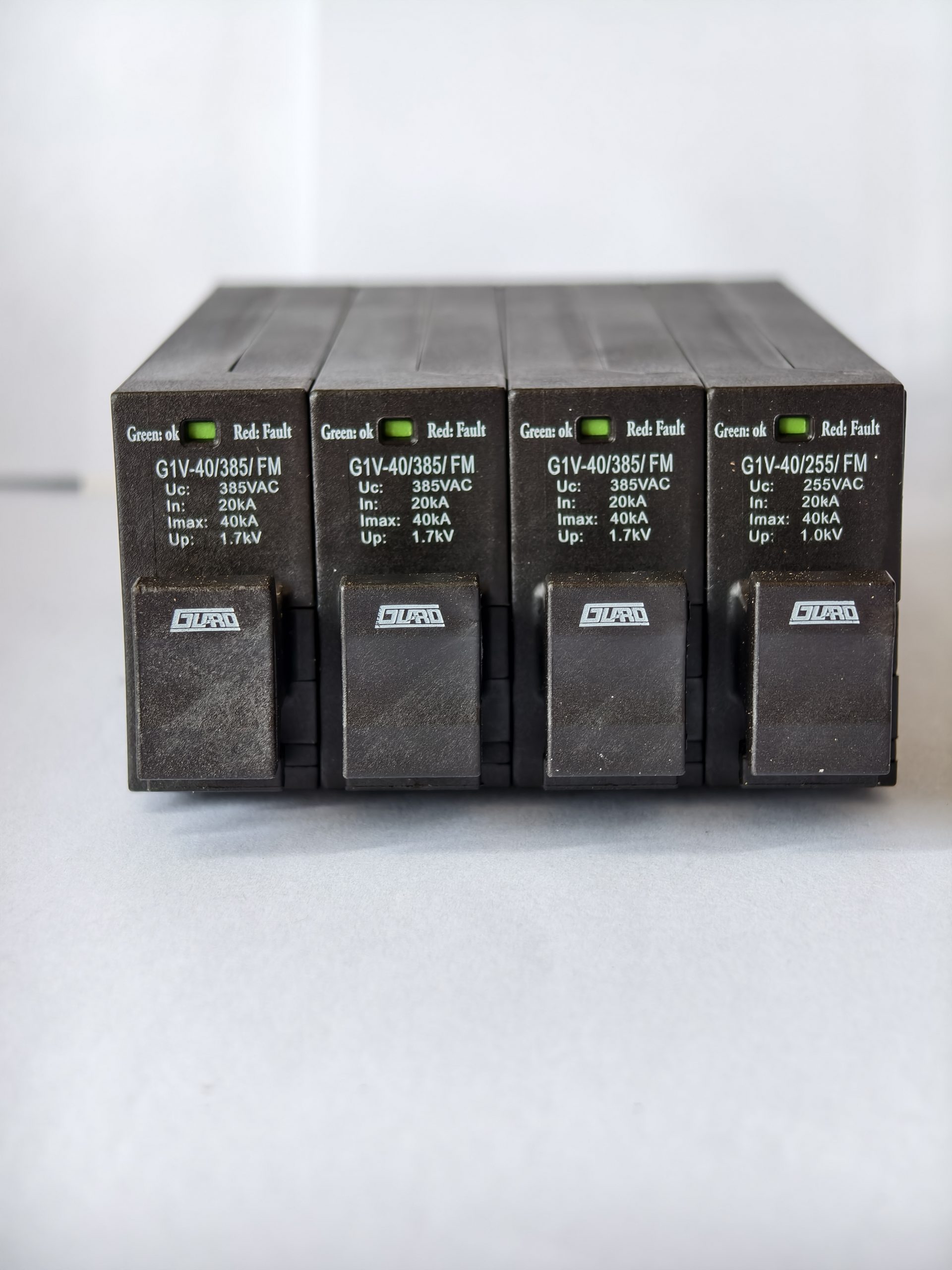

• 行程状态指示灯：正常状态下为绿色，跳闸或故障时为红色
• 支持热插拔的插件安装
• NC-COM远程信号触点，常闭，当浪涌保护器故障时断开
• UL94-V0阻燃外壳材料
• IP20外壳防护

技术规格

范围	价值
模型	G1V-40/385/FM
SPD分类	二
压敏电阻模型	G1V-40/385/FM
排气管模型	G1V-40/255/FM
标称工作电压	230V/400V~
LN 最大连续工作电压 Uc	385V~
N-PE 最大连续工作电压 Uc	255V~
标称放电电流	20千安
最大放电电流 Imax	40千安
LN电压保护等级提升（In@8/20µs）	≤1.7kV
N-PE电压保护等级 Up (In@8/20µs)	≤1.0kV
LN 反应时间 tA	25纳秒
N-PE响应时间tA	100纳秒
LN、N-PE 行程状态指示	绿色 = 正常；红色 = 触发/故障
安装方法	可热插拔
插入/拔出力（牛顿）	≤100/75
断路器插拔循环	200
插入深度（毫米）	主母线：17–19；远程信号：11–12
外壳材料阻燃等级	UL94-V0
远程信号接触类型	NC-COM，常闭
远程信号触点交流额定值	250V/0.5A
远程信号触点直流额定值	125V/0.2A
外壳防护等级	IP20
温度（湿度）范围	-40℃~+80℃，相对湿度≤95%
高度	≤3000米
主体尺寸	128毫米×76毫米×40毫米

应用程序

G1V-40-385-FM 适用于额定工作电压为 230V/400V~ 的三相交流电源系统的 II 类雷电过电压保护。它适用于需要在规定的温度、湿度和海拔高度限制范围内安装带可视状态指示和远程信号的插入式浪涌保护器 (SPD) 模块的场所。

安装和使用

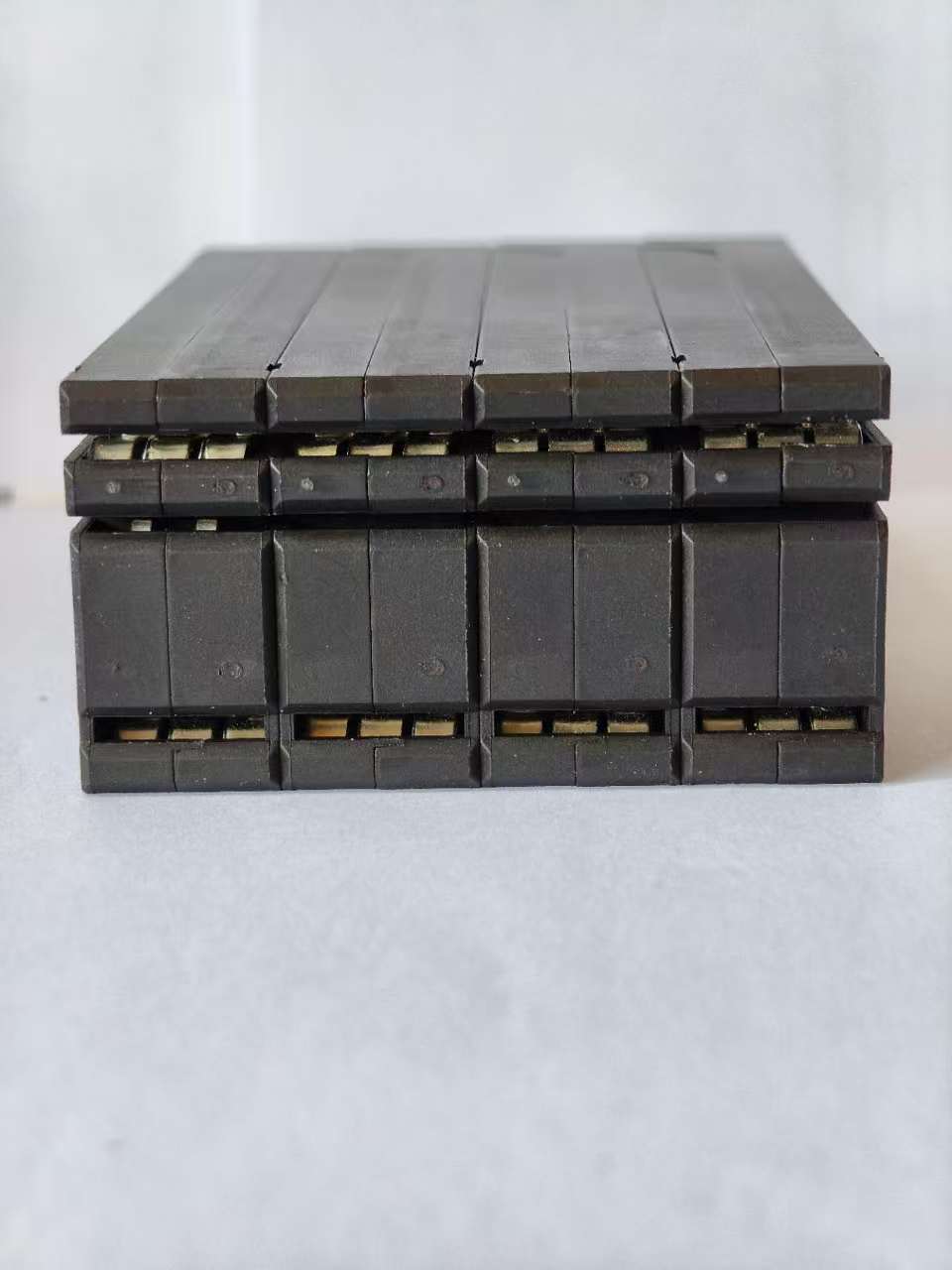

该浪涌保护器（SPD）采用热插拔式安装。主母线插入深度为17～19mm，远程信号连接插入深度为11～12mm。插入力和拔出力分别≤100N和≤75N，断路器额定插拔次数为200次。

正常运行时，跳闸状态指示灯为绿色。当浪涌保护器 (SPD) 跳闸或发生故障时，指示灯变为红色。正常运行时，NC-COM 远程信号触点闭合（导通）；当 SPD 发生故障时，该触点断开，从而将状态变化信号传递给监控设备。

远程信号触点额定电压为 250V/0.5A 交流电，额定电流为 125V/0.2A 直流电。外壳防护等级为 IP20，外壳材料阻燃等级为 UL94-V0。该设备可在 -40℃ 至 +80℃ 的温度范围内工作，相对湿度 ≤95%，海拔高度最高可达 3000 米。

常见问题解答

行程状态指示器显示什么？

当浪涌保护器处于正常状态时，指示灯为绿色；当浪涌保护器跳闸或发生故障时，指示灯为红色。

远程信号触点的工作情况如何？

当浪涌保护器 (SPD) 正常工作时，NC-COM 触点通常处于闭合导通状态。当 SPD 发生故障时，该触点断开，因此断开状态可用于指示 SPD 是否发生故障。

电压保护等级是多少？

在 In (8/20µs) 时，LN 电压保护等级 Up ≤1.7kV，N-PE 电压保护等级 Up ≤1.0kV。

工作温度范围是多少？

该设备可在-40℃至+80℃的温度范围内，相对湿度≤95%的条件下运行，最高海拔可达3000米。
