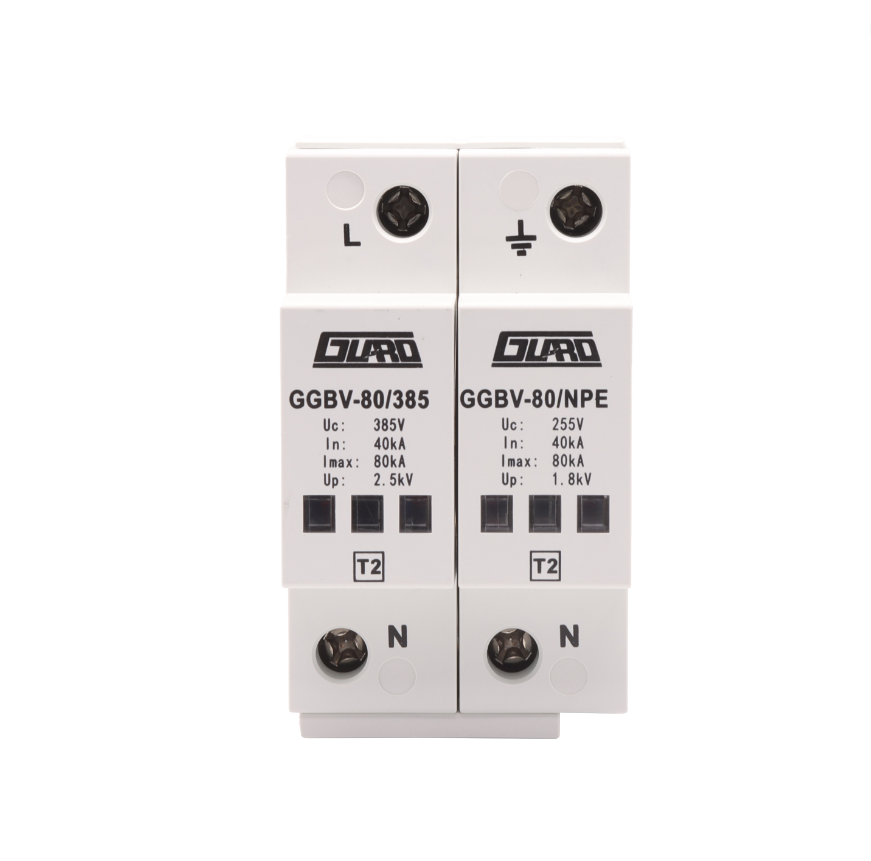

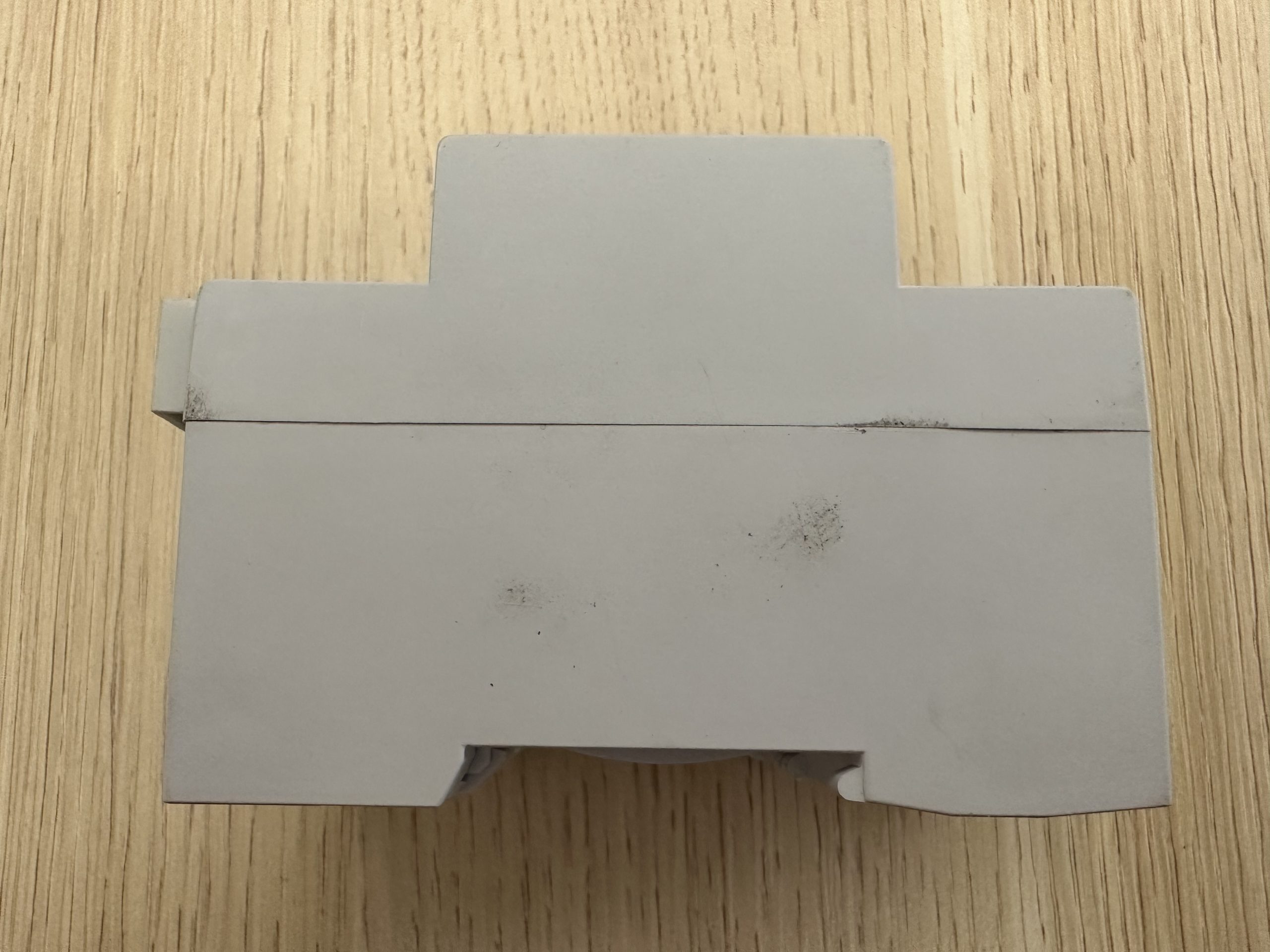

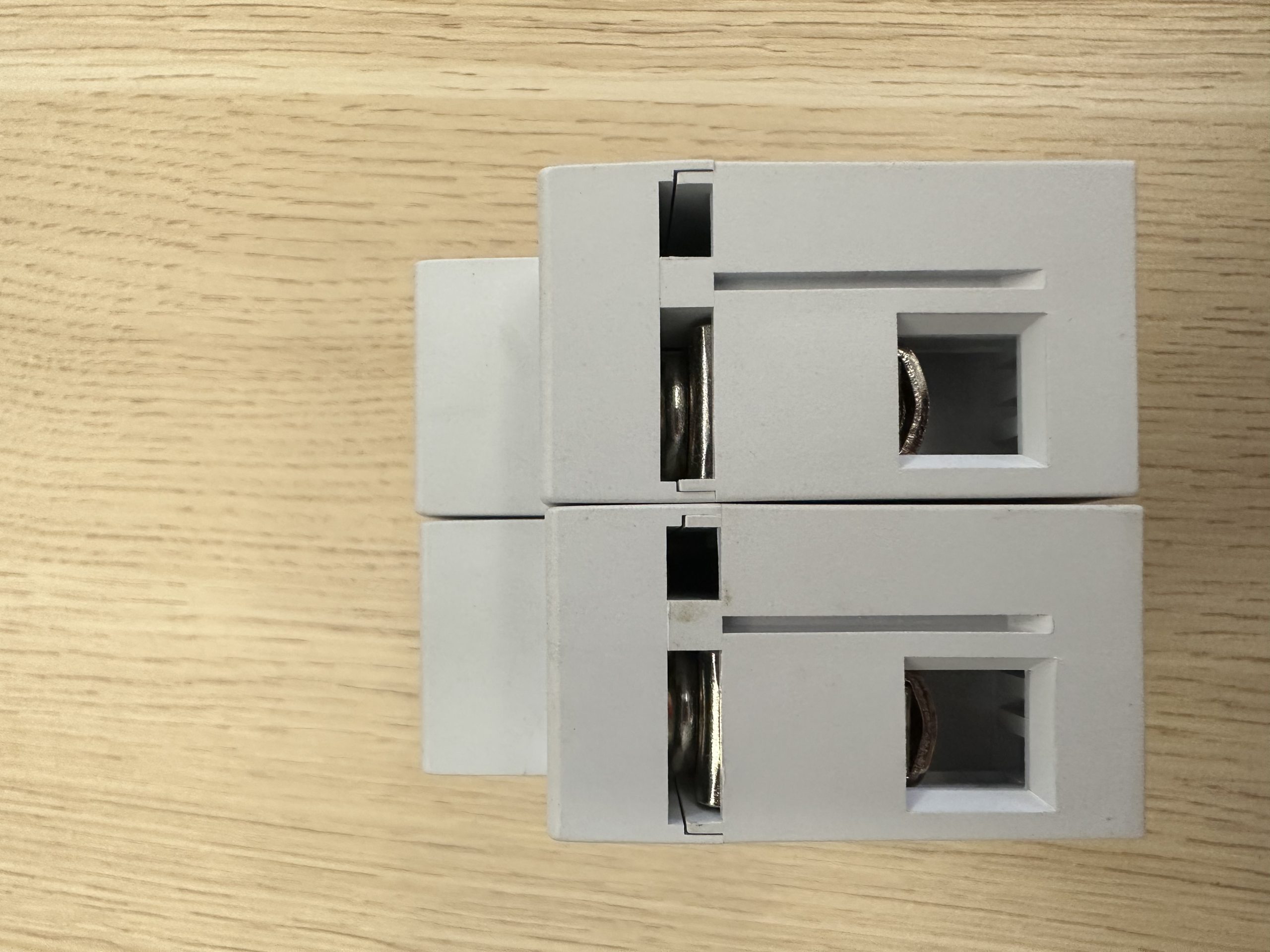

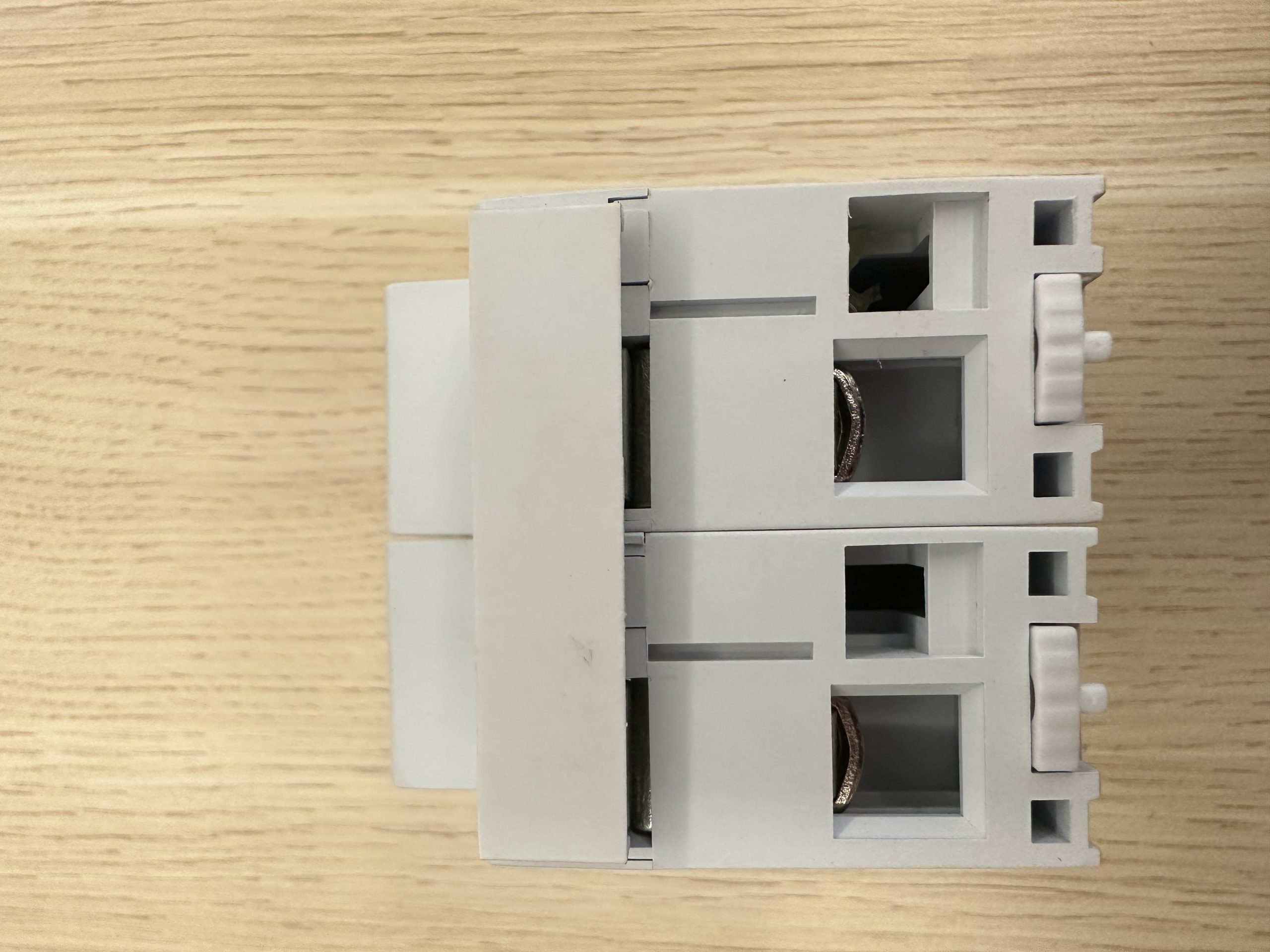

GBV-80-385-1+1-FM-27 AC Power Surge Protective Device, 1+1 Configuration, 80kA Imax, 385V Uc

Description

GBV-80-385-1+1-FM-27 是一款交流电源浪涌保护器，用于电源系统中负载设备的二级（B 类）雷击和浪涌保护。它是一款 1+1 配置的器件，外壳采用 27mm 宽的窗口设计，额定最大连续工作电压 Uc 为 385V，最大放电电流 Imax 为 80kA (8/20μs)。

产品概述

GBV-80系列产品用于电源系统中负载设备的二级（B级）防雷和浪涌保护。GBV-80-385-1+1-FM-27采用1+1极配置，并配备27mm宽的窗口式外壳。它可以安装在LPZ0B区域，也可以直接安装在配电柜（开关盒）内。

主要特点

• 1+1配置交流电源浪涌保护装置
• 最大连续工作电压 Uc：385V
• 标称放电电流 In：40kA (8/20μs)
• 最大放电电流 Imax：80kA (8/20μs)
• 电压保护等级 Up（输入端）：2.5kV
• 响应时间tA（LN）：≤25ns；响应时间tA（N-PE）：≤100ns
• N-PE 最大连续工作电压 Uc：255V；N-PE 电压保护等级 Up（输入端）：1.8kV
• 状态窗口：白色 = 正常，红色 = 失败
• 可选远程信号：报警干接点 COM-NC（常闭）
• 备用保险丝：63Agl/gG
• 35mm 电气 DIN 导轨安装
• 外壳材料：增强型热塑性塑料，UL94-V0
• 防护等级：IP20

技术规格

范围	价值
模型	GBV-80-385-1+1-FM-27
最大连续工作电压 Uc	385伏
标称放电电流（8/20μs）	40千安
最大放电电流 (8/20μs) Imax	80千安
输入端电压保护等级上	2.5千伏
响应时间 tA (LN)	≤25ns
响应时间 tA (N-PE)	≤100ns
N-PE 最大连续工作电压 Uc	255伏
N-PE电压保护等级（输入端）向上	1.8千伏
故障指示	白色：正常；红色：失败
远程信号（可选）	报警干接点 COM-NC：常闭
备用保险丝	63Agl/gG
温度范围	-40℃…+80℃
安装布线方法/规格	平行/多股 10-35mm²
房屋材料	增强型热塑性塑料，UL94-V0
产品尺寸	91*65.5*54 毫米
安装方法	35mm 电气 DIN 导轨
保护程度	IP20

应用程序

GBV-80-385-1+1-FM-27 用于电源系统中负载设备的二级（B 类）防雷和浪涌保护。它可以安装在 LPZ0B 区域或直接安装在配电柜（开关箱）内。

安装和使用

• GBV-80 系列可以安装在 LPZ0B 区域或直接安装在配电柜（开关盒）内。
• 该设备可固定在 35 毫米的 DIN 电气导轨上。
• 该装置与电源线并联。“L/+”连接至电源线的相线或正极；“N/-”连接至电源线的零线或负极。装置两端的铜导线横截面积为10-35mm²。
• 在电路中设备的前端应安装空气开关或熔断器以及其他过电流保护装置。
• 接地连接应使用尽可能短的导线。该设备采用端子接地；“PE”接地线必须连接到防雷接地线。
• 受保护线路应与进线和地线保持足够的安全距离，以避免二次感应。
• 在未超出规定要求的条件下，该设备无需长期维护；只需进行例行系统维护即可。如果在使用过程中白色指示窗口变为红色，则表示设备已损坏，需要维修或更换。

常见问题解答

状态窗口显示什么信息？

白色状态窗口表示设备运行正常；红色状态窗口表示设备发生故障，需要维修或更换。

设备是如何安装和连接的？

它安装在 35 毫米的 DIN 导轨上，并与电源线并联。“L/+”连接到相线或正极，“N/-”连接到零线或负极，“PE”端子必须连接到防雷接地线。

指定的备用保险丝是什么型号？

指定的备用保险丝为 63Agl/gG。

工作温度范围是多少？

温度范围为-40℃…+80℃。
